SISTEMUL DE INCALZIRE PRIN SUPRAFETE HOT&COLD - Informatii tehnice
1. Sistemul de incalzire prin pereti HOT&COLD
Confort la cel mai inalt nivel
Sistemul de incalzire prin pereti de joasa temperatura de la HOT&COLD asigura un confort superior, putand fi conectat la sisteme care furnizeaza energie la joasa temperatura (de ex. pompele de caldura).
Avantajele sistemului:
• Asigura o temperatura de ambient uniforma, asigurand schimbul de energie intre mediu si om intr-un mod confortabil
• Consum scazut de energie
• Datorita convectiei reduse ,nu exista curenti de aer care ar putea sa antreneze praful
• Nu necesita curatare
• Nu exista corpuri de incalzire care sa deranjeze vizual
Sistemul prin pereti HOT&COLD radiaza caldura dinspre pereti spre interior, asigurand confortul ambiental. Acesta este principiul functionarii sistemului cu temperaturi joase, ce asigura distributia optima a caldurii. Alte sisteme nu pot asigura acelasi nivel de confort.
Prin acest sistem se poate realiza si racirea incaperilor, prin circularea apei la temperaturi scazute (15-17°C). Nu este necesara folosirea unui alt sistem de climatizare, acest sistem nu creaza curenti de aer si nu strica aspectul optic al locuintei.
Datorita temperaturii joase sistemul prin pereti HOT&COLD asigura randament maxim, putand fi conectat si la surse de energie moderne: panouri solare, pompe de caldura, cazane in condensatie, etc.
– inaltime, curba ideala, HOT&COLD sistem prin pereti, incalzire pardoseala, incalzire radiatoare.

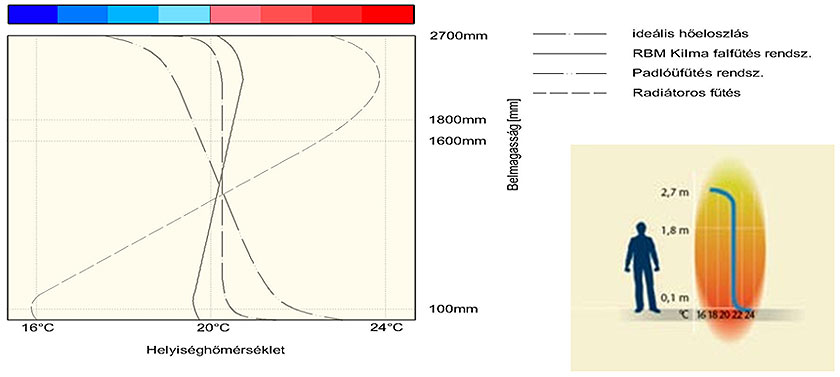

Fig. 1 Curba de temperatura diferite sisteme.
In cazul folosirii sistemului HOT&COLD prin pereti, temperatura de confort se poate atinge mai jos cu 1-3°C fata de sistemele traditionale, ceea ce se traduce printr-o economie de 5%-15% de energie.
In cazul sistemului de incalzire prin pereti HOT&COLD eficienta este de 95%, diferenta de 5% reprezentand in practica pierderea la schimbul cu exteriorul. Sistemul nu intretine astfel miscarea prafului in aer, mentinand o atmosfera curata.
Sistemul de incalzire prin pereti se poate combina cu sistemul HOT&COLD de incalzire in pardoseala pentru marirea confortului, in special in locurile acoperite cu pardoseala „rece”.
Clientul poate mobila interiorul locuintei cum doreste, insa pozitia mobilierului trebuie stabilita din timp. Amplasarea circuitului se va face prin asigurarea unui plan atasat proiectului.
1.1. Sistemul de incalzire prin pereti (prin tencuiala) HOT&COLD
1.1.1. Unde se poate folosi sistemul:
• Locuinte noi sau propuse pentru renovare
• Magazine, show-room-uri, birouri
• Centre wellness, in combinatie cu sistemul prin pardoseala HOT&COLD
• Poate asigura incalzirea complet sau
• Se poate utiliza in combinatie cu sistemul de incalzire prin pardoseala HOT&COLD

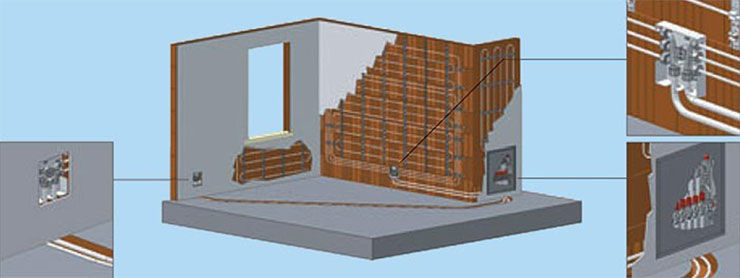

Fig. 2
Sistemul de incalzire prin pereti HOT&COLD asigura cerintele de incalzire ale casei la cel mai inalt nivel al tehnicii actuale.
Exista doua modalitati de montare a sistemului HOT&COLD:
• 1 – pe sine, incazul in care peretele exterior asigura izolarea termica
• 2 – sistemul cu panouri, in cazul peretilor cu grad de izolare nesatisfacator

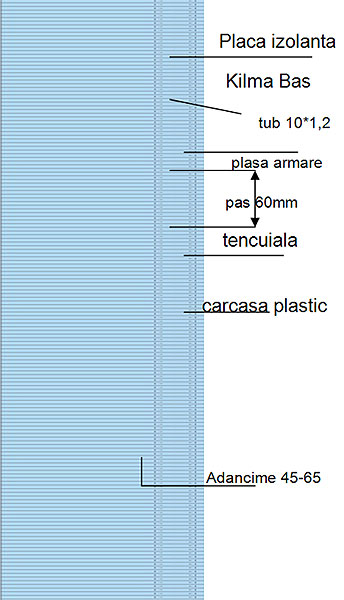

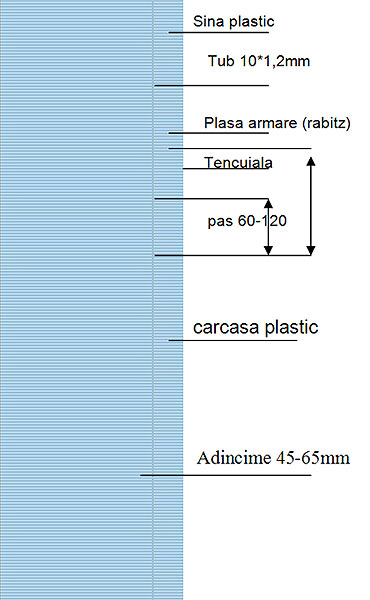

| Fig. 3 | Fig. 4 |
 |
 |
Avantaje:
• Flexibil, montaj rapid
• Fixare sigura
• Acces facil la imbinari

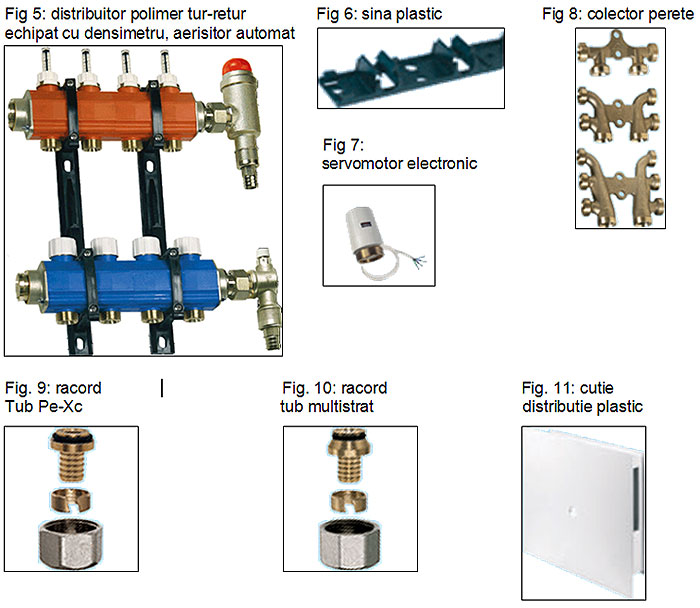

Componentele sistemului:
• Tub Pe-Xc RBM Flex 10x1,2 din polietilena
• Tub RBM Tita-Fix multistrat (16x2,0;20x2,0) de la distribuitor pana la colectorul de perete, cu strat de izolatie anticondens de 6mm.
• Distribuitor din polimer, nu necesita izolare termica, cu insertie de alama pentru partile filetate, dotat cu fluxometre, cu posibilitate de montare electrovalve, max. 60°C, 8bar.
• Racord Euroconus pentru tub multistrat RBM Tita-Fix
• Racord Euroconus pentru tub polietilena Pe-Xc RBM Flex10x1,2
• Colector de perete (1,2 si 3 cai)
• Sina de fixare, L=900mm (pas de 60mm)
1.1.2. instructiuni de montare:
• Cutia colectorului se pozitioneaza in perete la o inaltime de 10-20cm de pardoseala, astfel incat dupa finisaj sa nu fie vizibila.
• Se fixeaza colectoarele in cutie prin insurubare.
Sinele se monteaza prin folosirea suruburilor potrivite in functie de perete, la distanta de 50 cm, sau 30 cm pe tavan.
• Teava se fixeaza pe sina cu pasul de 6 sau de 12cm, se indoaie astfel incat raza sa fie mai mica de 6d; se fac legaturile cu ajutorul racordurilor in colector. Nu sunt necesare scule speciale, se foloseste o foarfeca pentru materiale plastice si cheie pentru strangerea racordurilor.
• Se pastreaza o distanta de 10 cm de la marginea peretilor pentru a evita formarea crapaturilor.
• Pe doi pereti perpendiculari se conduce tubul cu ajutorul a doua bucle si paralel cu coltul (fig. 12)
• Montajul trebuie sa se faca la temperaturi peste +5 °C, altfel tubul devine prea rigid.
• Foarte important, circuitele nu trebuie sa se atinga intre ele si nu trebuie sa depaseasca lungimea de 35m!
• Cu ~9 ml de tub se acopera 1 m2 de perete, astfel, cel mai lung circuit: 3 cai acopera ~12 m2 suprafata de incalzire – racire (cu pas de 120mm).
• Legaturile la tubul multistrat RBM TitaFix se fac cu ajutorul racordurilor, tubul va fi tras prin pardoseala sau prin perete, sub circuitul de incalzire (fig. 2).
• Filtrul RBM (126.xx.10) trebuie obligatoriu montat pentru protejarea sistemului.
Exemple de montaj:
Fig. 12: Colector 3 cai, pas montaj 120mm, trecere pe un alt perete.

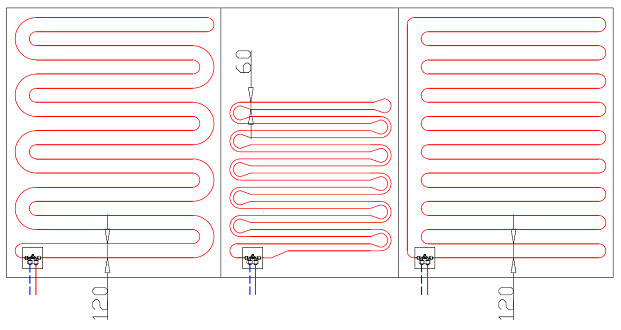

Fig. 13: Colector 1 cale, pas montaj 120mm si 60mm, 2 moduri de montaj.

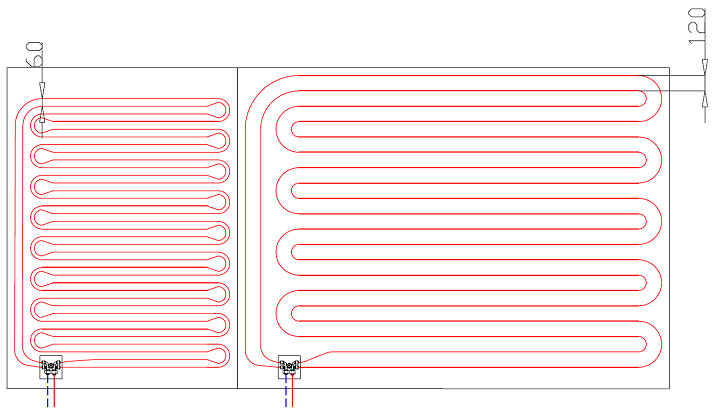

Fig. 14: Colector 2 cai, pas montaj 120mm si 60mm.

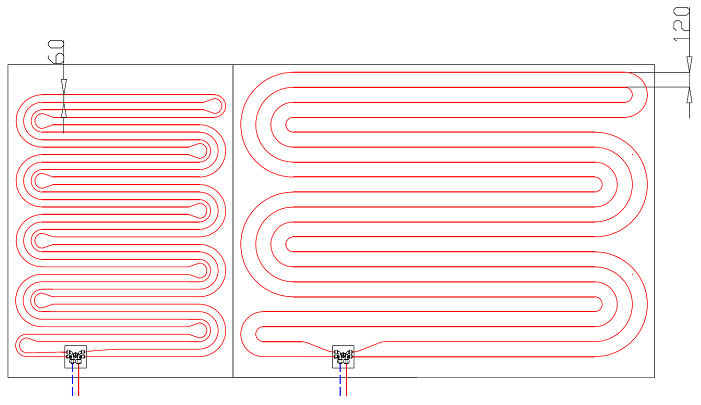

Fig. 15: Colector 2 cai, pas montaj 120mm si 60mm.

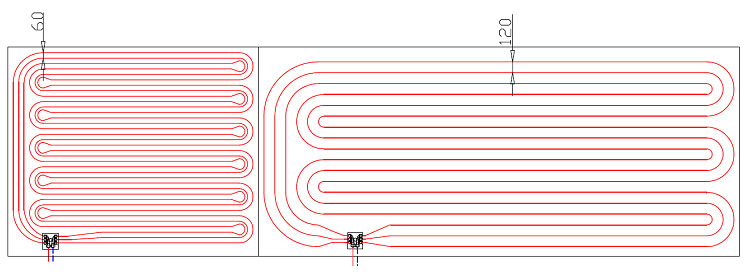

Fig. 16: Colector 3 cai, pas montaj 120mm si 60 mm.

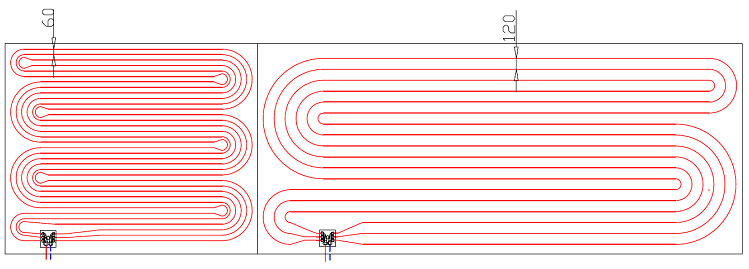

Fig. 17: Colector 3 cai, pas montaj 120mm si 60mm.
Proba de presiune:
• Se incarca circuitele si se aerisesc. Presiunea de proba este de 6 bar, dupa doua ore se verifica si se egalizeaza daca este cazul. Presiunea trebuie sa ramana constanta 24 ore.
• In urma probei de lucru se intocmeste un proces verbal in care se specifica presiunea si durata, un exemplar la beneficiar, unul la instalator si unul la vanzator.
Tencuitul:
• In urma testului de presiune se poate trece la tencuit, dar sistemul trebuie tinut sub presiune pana la terminarea lucrarii!
• Pentru tencuiala se va folosi un amestec de var-ciment aplicat in straturi succesive (grosimea finala a stratului trebuie sa fie de cca 30-35mm).
• Inainte de utimul strat de finisare se aplica o plasa de armare (rabitz) din fibra de sticla pe suprafetele cu circuite de incalzire; plasa trebuie sa depaseasca suprafetele cu cel putin 20 cm pentru a se evita formarea crapaturilor. Peretii cu circuite de incalzire se acopera in totalitate cu plasa de armare.
• nu se porneste incalzirea sau racirea pana cand tencuiala nu este uscata complet.
1.1.3. Proiectarea sistemului prin pereti HOT&COLD
Specificatii:
• Trebuie luata in considerare temperatura minima si maxima specificata de producatorul materialului.
Un circuit poate avea maxim 35m lungime, astfel conform tabelului de mai jos, se poate alege suprafata maxima de perete pentru aplicarea sistemului
| HOT&COLD sistem de incalzire prin pereti (tencuiala) |
Colector de perete | ||
| Pas de montare | Colector 1 cale |
Colector 2 cai | Colector 3 cai |
| 60mm | 2 m2 | 4 m2 | 6 m2 |
| 120mm | 4 m2 | 8 m2 | 12 m2 |
Cerinte pentru sistemul pe tencuiala
| Sistem incalzire/racire | Valoarea maxima a caldurii radiate |
| Perete exterior | Umax ≤ 0,45 W/m2K |
| Perete interior (comun cu spatiu incalzit) | R ≥ 0,75 m2K/W, grad de absorbtie al radiatiei |
| Perete interior (comun cu spatiu incalzit ocazional sau deloc) | R ≥ 1,25 m2K/W, grad de absorbtie al radiatiei |
PLACI GIPS-CARTON DE INCALZIRE-RACIRE HOT&COLD
Informatii generale:
Placile de gips-carton de incalzire - racire propuse de HOT&COLD srl. reprezinta o solutie moderna ce poate fi utilizata atat la constructiile noi cit si in cazul renovarilor, realizand climatizarea spatiului prin intermediul unui concept simplu, rational si eficient.
Sistemul se poate utiliza pe pereti si pe tavan (sau acoperis – in cazul mansardelor de ex.). Egalizarea hidraulica nu este necesara, datorita faptului ca sistemul se autoregleaza. Pentru montarea placilor se folosesc profile metalice normale, placile fiind prinse prin insurubare.
Circuitul de incalzire si circuitul principal sunt conectate prin intermediul unui colector coplanar, asigurand un montaj rapid. Datorita amplasarii colectorului langa placa de gips-carton se realizeaza imbinarea placilor in paralel, astfel presiunea fiind constanta in sistem.
Placile de gips-carton HOT&COLD au rol constructiv, putand fi luate in calcul din momentul proiectarii, deoarece pot inlocui izolatia termica si tencuitul peretilor, in acelasi timp facand posibila si montarea instalatiei electrice pe acesti pereti.
In cazul reamenajarilor se utilizeaza cu mare succes, deoarece nu necesita lucrari grele de zidarie, fiind suficienta apelarea la un montator de rigips profesionist.
Timpul alocat amenajarii se reduce simtitor, montarea sistemului nu presupune spargerea peretilor sau montarea altor aparate si folosirea radiatoarelor, a ventilatoarelor si a aparatelor de aer conditionat nu mai este necesara.

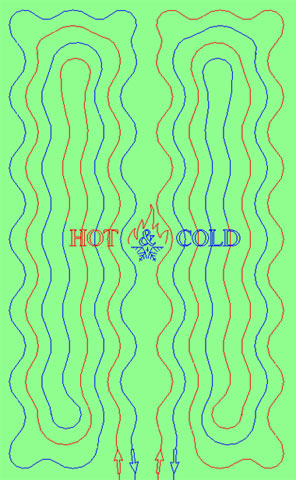

Placa gips-carton de incalzire-racire:
Placa gips-carton 15mm grosime, ignifuga, antiumezeala, izolatie cu folie aluminizata, cu insertie de tub Pe-Xc 8*1mm cu bariera de oxigen:

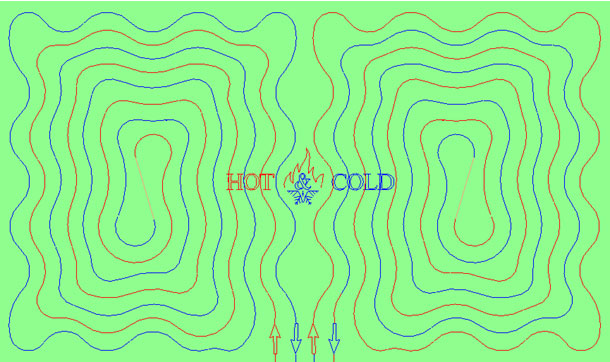

| Placa cu doua circuite marcate, separabile pe lungime: Dimensiuni: 1200 x 2000 x 15 mm = 2,4 m2 Lungimea tevii iesite din placa: 85 cm/buc Lungimea circuitului: 17 m Numar de circuite: 2 Apa in circuite: 1 litru Greutate (la gol): 32 kg Cod produs: 1082.60.01 |
|
| Placa cu doua circuite marcate, separabile pe latime: Dimensiuni: 2000 x 1200 x 15 mm = 2,4 m2 Lungimea tevii iesite din placa: 85 cm/buc Lungimea cicuitului: 17 m Numar de circuite: 2 Apa in circuite: 1 litru Greutate (la gol): 32 kg Cod produs: 1082.60.02 |
|
| Placa cu doua circuite marcate, separabile pe latime: Dimensiuni: 2000 x 1200 x 15 mm = 2,4 m2 Lungimea tevii iesite din placa: 85 cm/buc Lungimea cicuitului: 17 m Numar de circuite: 2 Apa in circuite: 1 litru Greutate (la gol): 32 kg Cod produs: 1082.60.02 |
|
Placa gips-carton 15mm grosime, ignifuga, antiumezeala, izolatie suplimentara cu polistiren expandat de 30mm grosime, cu insertie de tub Pe-Xc 8*1mm cu bariera de oxigen:
| Placa cu doua circuite marcate, separabile pe lungime: Dimensiuni: 1200 x 2000 x 42,5 mm = 2,4 m2 Lungimea tevii iesite din placa: 1.0 m/buc Lungimea circuitului: 17 m Numar de circuite: 2 Apa in circuite: 1 litru Greutate (la gol): 25,7 kg Cod produs: 1082.70.01 |
|
Placa cu doua circuite marcate, separabile pe lungime: Dimensiuni: 1200 x 2000 x 42,5 mm = 2,4 m2 Lungimea tevii iesite din placa: 1.0 m/buc Lungimea circuitului: 17 m Numar de circuite: 2 Apa in circuite: 1 litru Greutate (la gol): 25,7 kg Cod produs: 1082.70.01 |
|

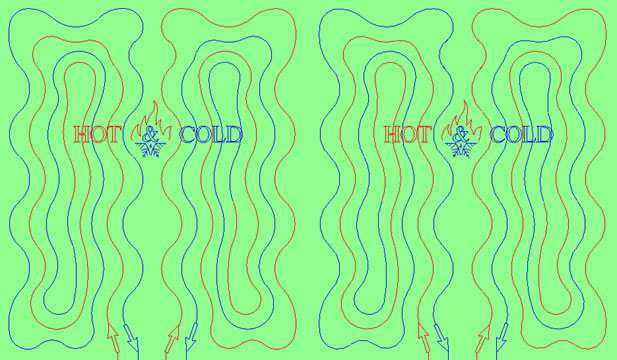

| Placa cu patru circuite marcate, separabile pe latime: Dimensiuni: 2000 x 1200 x 42,5 mm = 2,4 m2 Lungimea tevii iesite din placa: 1.0 m /buc Lungimea circuitului: 8,5 m Numar de circuite: 4 Apa in circuite: 1 litru Greutatea (la gol): 25,7 kg Cod produs: 1082.70.03 |
|
| Placa gips-carton 12,5mm grosime, ignifuga, antiumezeala, cu izolatie suplimentara cu polistiren expandat de 30mm grosime, fara insertie de tub, pentru completare, poate fi taiata in orice forma : Dimensiuni: 2000 x 1200 x 42,5 mm = 2,4 m2 Greutate: 25,7 kg Cod produs: 1082.70.00 |
|
Pentru mai multe detalii descarcati: Informatii tehnice.pdf
